Erneuerung "Am Kirmesplatz" und "Friedrich-Brinkmann-Str.", Weilburg
Kurzbeschreibung:
Im Zuge der Kanal- und Straßensanierung der Stadt Weilburg in den Straßen Am Kirmesplatz und Friedrich-Brinkmann-Str. sollen die Versorgungsleitungen Gas, Wasser und Strom der Stadtwerke Weilburg ebenfalls erneuert werden.
Die Leitungsbauarbeiten und zugehöriges Material werden bauseits durch die Stadtwerke ausgeführt und gestellt.
Steckbrief:
| Erneuerung "Am Kirmesplatz" und "Friedrich-Brinkmann-Str.", Weilburg | 2023-09 |
| Ort: | Weilburg: Am Kirmesplatz, Friedrich-Brinkmann-Straße |
| Tiefbauer: | Wilhelm Jost GmbH & Co. KG, Weilmünster; Adolf Bördner Hoch- & Tiefbau GmbH & Co. KG, Weilburg |
| Verantwortlicher der Stadtwerke Weilburg: | J. Schwarze |
| Verantwortlicher Leitungsbau: | B. Galle (Strom); R. Haibach (Gas/Wasser) |
| Sparte: | Strom, Gas und Wasser |
| Spannungsebene / Druckstufe: | Mittel- und Niederspannung, Hausanschlüsse, Gas-Niederdruck, Versorgungsleitung Wasser |

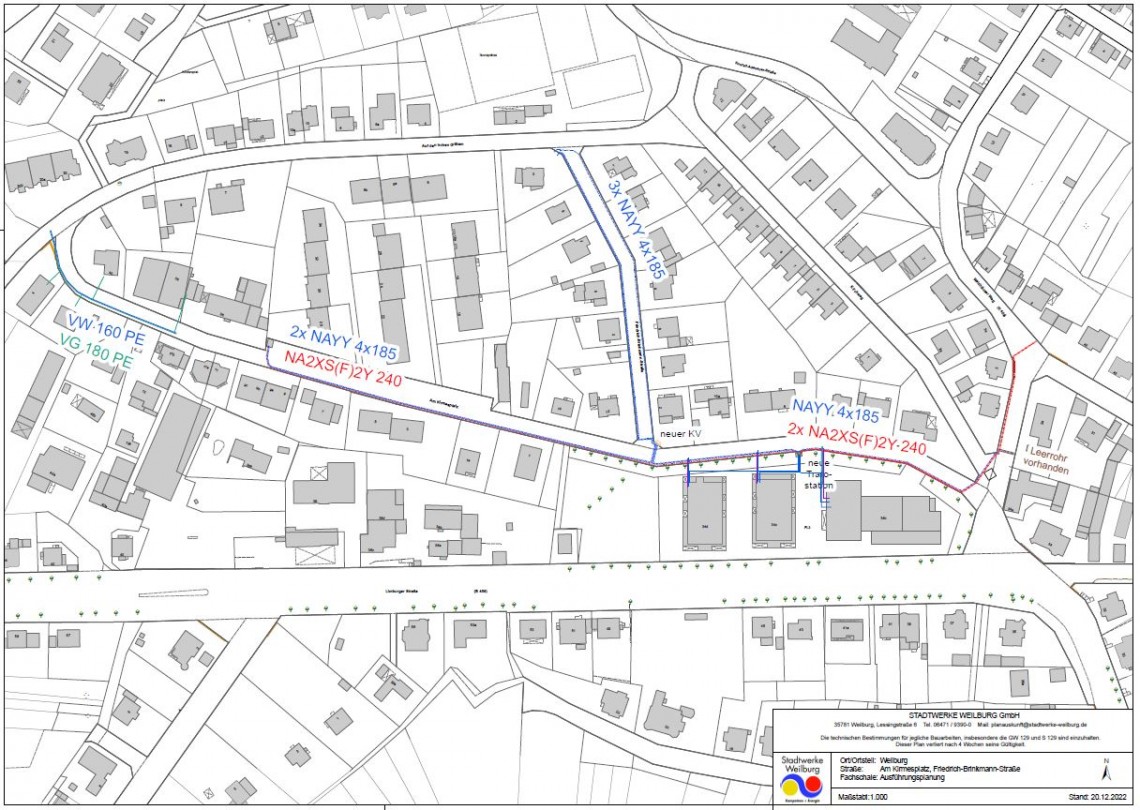

| verbautes Material / Querschnitt neu: | 2x NA2XS(F)2Y 240qmm, 6x NAYY 4x185qmm, da180 PE (Gas), da160 PE (Wasser) |
| weitere Beteiligte: | Stadt Weilburg; Ingenieurbüro Ohlsen, Grünberg; Deutsche GigaNetz GmbH; Deutsche Telekom |
| Länge: | ca. 2,7km |
| Voraussichtl. Bauzeit: | 6 Monate |
Bei der Baumaßnahme wurden insgesamt rund 180m Rohrleitungen für Gas und Wasser und 2,5 km Stromkabel verbaut.
Die Stromkabel teilen sich wie folgt auf:
1100m Niederspannung, 530m Mittelspannung, 425m Straßenbeleuchtung und 310m Hausanschluss-Kabel
Die komplette Baumaßnahme wurde in fünf Abschnitte aufgeteilt:
1. Am Kirmesplatz/An der Backstania: Gas/Wasser-Erneuerung auf rd. 90m mit sechs Hausanschlüssen (Leitung aus 1975); die weiteren Bereiche wurden bereits 1998 erneuert.
Auf ca. 90m wird parallel zu den bestehenden Leitungen eine neue Wasserleitung VW 160 PE und eine neue Niederdruckgasleitung 180 PE im Bereich zwischen Am Kirmesplatz 38 bis Kreuzungsbereich "An der Backstania" verlegt.
Die bestehenden vier Hausanschlüsse werden nach Verlegung der neuen Hauptleitung übernommen/teilerneuert/erneuert.
Die Verlegung der Gas- und Wasserversorgungsleitungen erfolgt parallel in einem gemeinsamen Graben.
Nach erfolgreicher Druckprobe und Desinfektion werden die neuen Rohrleitungen in die bestehenden Versorgungsleitungen eingebunden.
Netzanschlüsse:
Die Netzanschlüsse Am Kirmesplatz 17+38+40 sowie An der Backstania 4 werden bis zur HAE (Hauptabsperreinrichtung) im Gebäude bzw. bis zur Gebäudewand erneuert.
2. Am Kirmesplatz Strom: Verlegung von zwei Niederspannungs- und einem Mittelspannungskabel auf rd. 300m (also insgesamt 900m Kabel) zwischen den Stationen Lindenring & Am Kirmesplatz.
Neubau einer Trafo-Kompaktstation
3. Friedrich-Brinkmann-Str. Strom: Verlegung von drei Niederspannungs- und einem Mittelspannungskabel auf 2x rd. 160m (also insgesamt hier 662m Kabel) mit 12 Hausanschlüssenhnitt
Beidseitige Neuverlegung von je ca.165m Niederspannungskabel (3x NAYY 185) und einem Mittelspannungskabel (NA2XS(F)2Y 240) im Gehwegbereich zwischen KV 23 (Versetzen auf ggü. liegende Straßenseite) bis KV 22 (Kreuzung "Auf den hohen Gräben"). Die bestehenden zwölf Hausanschlüsse werden nach Verlegung der neuen Hauptleitung übernommen/teilerneuert/erneuert.
4. Mittelspannungsverkabelung Station Lindenring-Waldhäuser Weg auf rd. 200m plus 140m Niederspannungskabel
Neuverlegung von einem Mittelspannungskabeln (NA2XS(F)2Y 240) im Gehwegbereich auf ca. 200m zwischen der neuen Trafostation Lindenring bis Waldhäuser Weg/Mozartstr. (Verbindungsmuffe auf Bestandskabel). Sowie eines Niederspannungskabels (NAYY 4x185) von der Station bis zum KV 9 (Waldhäuser Weg).
5. Ausbau Anlagentechnik: Neubau Trafostation Lindenring; Umbau/Upgrade der bestehenden Trafostation „Am Kirmesplatz“
Fundamentierung der Trafostation Lindenring:
Der Tiefbau zur Errichtung der Trafostation mit Mauerwinkeln im Hangbereich wurde bereits im Januar 2023 durchgeführt und die Station gestellt.
Nach Verkabelung mit Beginn am 27. Februar wird die Station noch in der 10. KW 2023 in Betrieb genommen.
Mit der Baumaßnahme erfolgt eine zukunftssichere Netzverstärkung im Bereich Strom in der Kernstadt von Weilburg und ist somit ein weiteres Puzzleteil des bereits begonnen Netzausbaus in unserem Netzgebiet.
Die bestehende Kabelinfrastruktur bleibt in weiten Teilen dabei weiterhin bestehen, wird jedoch durch neue Kabel mit höheren Querschnitten und mehr Leistungsfähigkeit erweitert.
Durch den Ausbau von einer Stich- zu einer Ringversorgung wird die Mittelspannungsinfrastruktur erweitert. Demnach wird es zukünftig bei einem Ausfall eine n-1-Sicherheit geben, die Versorgungssicherheit wurde somit weiter ausgebaut.
Durch die Mitverlegung von Glasfaserinfrastruktur der Telekom und GigaNetz kommt es zu Synergieeffekten, wodurch unsere Infrastruktur geschont wird und eine Gewährleistung, dass sämtliche Normen und Vorschriften eingehalten werden.
Die Kosten für Tiefbau, Rohrleitungs-/Kabelverlegung belaufen sich auf ca. 170T€; für die Anlagenerweiterung, bzw. den -Ausbau kommen nochmals ca. 100.000€ hinzu.
